一、产品概述

ATE800 系列产品组成：接收器，天线，传感器。ATC800 接收器通过天线向 ATE800 无线测 温传感器发射 RFID 射频信号，传感器接收到射频能量之后，激活电路，开始进行温度数据采集， 并将数据通过无线信号回传至天线；天线通过射频电缆将数据传输至接收器，最终可由接收器将数 据上传到远程监控系统。

二、型号说明

三、配置方案

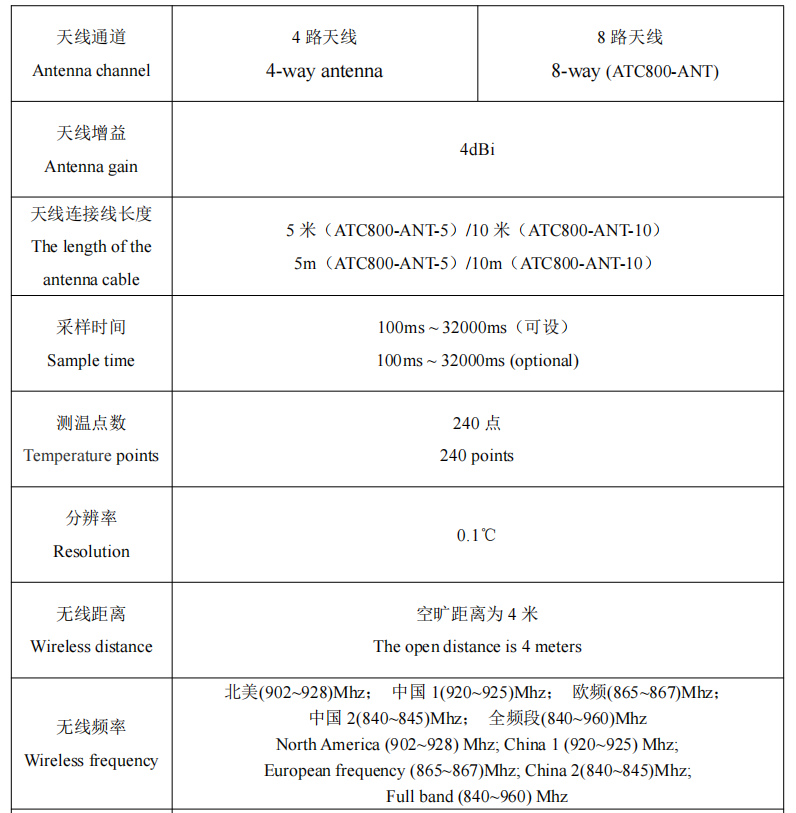

四、技术指标

五、产品安装

ATE800 无线温度传感器共有多种型号，分别对应表带式固定，螺栓式固定等安装方式。

5.1外形尺寸

5.2安装方法

ATE800-B 表带式无线测温传感器适用于断路器动触头、电缆接头、铜排等处。

1 —— 表带

2 —— 无线温度传感器主体

将传感器主体固定在安装位置，将表带绕过安装母排或者触头穿过表带，表带头收紧，最后将 表带尾用锁扣锁紧。表带长度为 404m，过长可以剪掉多余部分，表带过短可以联系我司增订。

ATE800-U 螺栓式无线测温传感器适用于电缆接头、铜排等处。

5.3ATE800-U 螺栓式无线温度传感器结构说明:

1 —— 螺栓固定孔

2 —— 无线温度传感器主体

拆下安装位置搭接处的螺丝，将传感器固定在安装位置，对准合金底板的开孔，然后旋紧螺丝 固定。

5.4ATC800产品安装

外形尺寸

ATC800 无线测温接收器，采用导轨（DIN35mm）安装方式，主体尺寸 162mm*126.6mm*45.5mm。

六、接线方法

如图所示，ATC800 电气接点温度在线监测装置接线端子图。装置底行标注的 1、2 为电源端子 L、N，5、6 为 DO1 输出，7、8 为 DO2 输出，9、10 为第一路 RS485 接口的 A、B 端子，11、12 为第二路 RS485 接口的 A、B 端子，13、14、15、16 为一路 TTL 接口，LAN 为一路以太网接口。

七、安装实例

传感器主体与接收器天线在断路器室的安装位置如下图所示，图 1 为传感器主体在断路器动触 头的安装位置，图 2 为传感器与天线的安装位置，其中 1 为传感器主体，2 为天线。当天线安装在 断路器室的右侧柜壁时，传感器主体的方向要朝向天线位置，如图 1 所示，保证传感器主体与天线 的方向处于面对面状态。

中压母线室铜排测温安装说明

传感器与天线在进线母排室的安装位置如下图所示，1 为传感器主体的位置，2 为天线的位置， 保证传感器主体与天线处于面对面的位置。

注意事项：以上两个安装位置为典型场景，在其他应用场景也要保证传感器主体贴紧金属表面， 传感器主体与接收器天线处于面对面的位置。
